水利阀门选型和介绍

 阀门是一种“养兵千日,用于一时”的控制装置。平时要求阀门开启要到位,减少管段的水损失:一旦需要,阀门应能迅速的关闭、可靠的断流。


给水系统中的阀门选型的原则是➽选择优质、可靠、适用性强的阀门。对于长期以来不能满足要求的类型,应考虑采用新型的、更为先进的阀门。关于更多的水利控制阀门产品,查看详细内容,请点击 水利控制阀


接下来 ,给大家就以几种常用阀门在给水系统中的应用为例进行闸述。

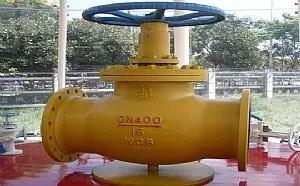

1.截止阀选型

介绍

截止阀作为管网中用量最大的一种阀门,常常用于DN<50mm供水管网中。

缺陷

长期以来,管网系统使用的截止阀存在着“外漏、关不严、寿命不长”的普遍现象。

技术衡量

截止阀选型时应从以下几个技术方面进行衡量,进而予以确定:

①过水断面的最小尺寸

②阀腔通流型式。根据需要,选用直通式或角式截止式

③阀杆的尺寸、阀体壁厚以及阀门各部分材质

④上密封的形式。尽可能选用“0”型密封圈以及优质填料的截止阀

⑤防腐性能。阀门内外不生锈、腐蚀,特别是接触水的部位清洁卫生


提示:在水利工程阀门的选用中,根据以上要求选定产品,控制截止阀质量与性能。

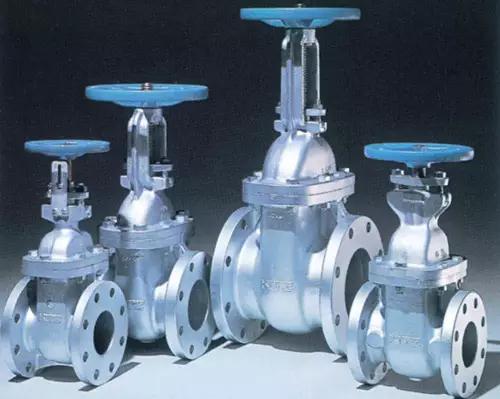

2.闸阀的选型

介绍

在100mm<DN<600mm给水管网中,经常使用的是传统硬密封闸阀(Z41T-1.0)

缺陷

该类闸阀存在“关不严、外漏、启闭不灵”等缺陷,维修特频繁。

软密封闸阀特点

时下市场上大量出现的一种软密封闸阀(亦称“弹性座封闸阀”基本上能避免这些问题。


这种软密封闸阀有如下特点:

①底部无槽,因而不会引起关不严的故障;

②其阀板整体包覆橡胶,利用橡胶的弹性提高了阀门密封性能,可保证零泄漏;

③上密封结构更合理,制造精度高,采用多道“O”型橡胶圈密封,从根本上解决了传统闸阀上压盖易外泄的现象,对水质也有根本的保证。


3.蝶阀的选型

缺陷

蝶阀在管网中的使用存在“关刚不严、工作不可靠、维修频繁”等现象:且其使用寿命短,有的使用3~5年就需整体更换。但蝶阀比同规格的闸阀便宜。

蝶阀选型关注的几个问题:


1.中线蝶阀

中线线蝶阀在我国小口径蝶阀中使用量很大,效果也比较好。上海川沪阀门专业生产中线蝶阀电动蝶阀气动蝶阀电动对夹蝶阀气动对夹蝶阀电动硬密封蝶阀等蝶阀产品,在市场上有着光放的应用。


2.立式与卧式蝶阀

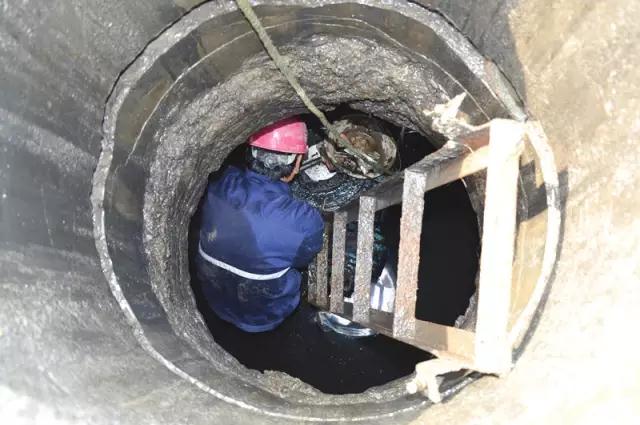

在中、大型蝶阀中,阀轴存在立式与卧式的区别,通常立式蝶阀的覆土较深,水中杂物很容易缠绕轴端,影响启闭:卧式蝶阀的变速传动箱在侧旁,阀井在道路上占的平面位置较宽,影响安排其它管线。因此在中型中径蝶阀用立式为多,大口径蝶阀在平血位置许可的条件下力求卧式。


3.偏心蝶阀

中线蝶阀的启闭力矩偏大,日使用寿命短。为了减轻这方面的缺点,选用偏心蝶阀。偏心蝶阀在承载水压上是有方向性的,且反向承压能力较弱,因此选型订货时应强调此项要求。

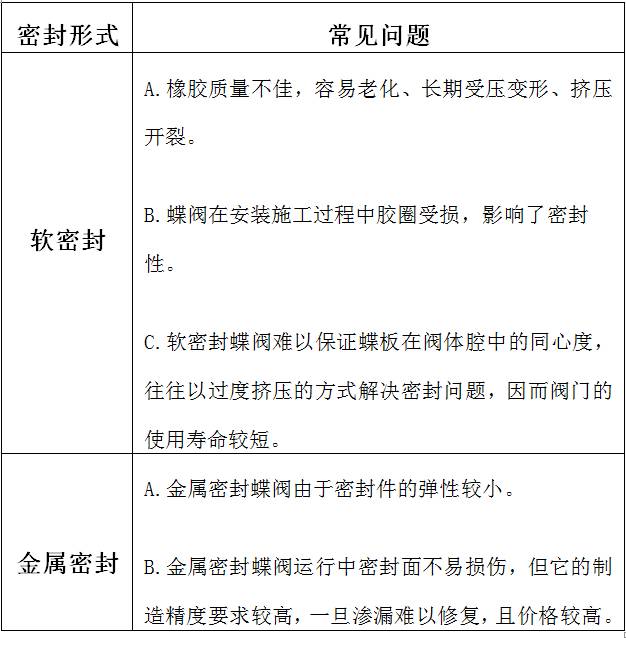

4.软密封与金属密封


提示

蝶阀选型时,我们应该考虑以下几个因素

A.蝶阀密封面橡胶圈材质、固定方式

B.重要零部件的尺寸、精度、材质

C.蝶阀的操作环境

D.价格因素

其中,应对密封面材质、固定方式予以特别重视。

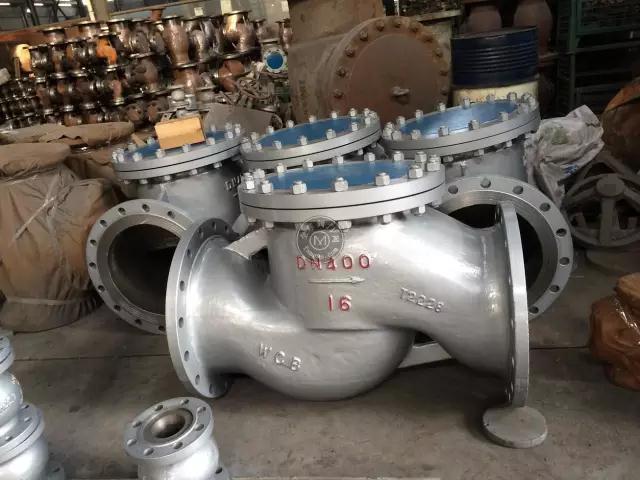

4.止回阀的选型

简介

止回阀在给水系统中起着使介质单向流动的作用。

选型考虑

其选型时,首先要考虑的是阀体的通流面积、密封面形式以及阀体材料。其次,要考虑是止回阀的结构形式,在这一方面,大家的选型工作容易出现问题。


在此,特意提醒➽

1.旋启式止回阀在水平和垂直管道上均可应用

2.升降式止回阀只能用于水平管道上

水利阀门选型比较

接下来,通过对比,介绍水利工程给水系统常见阀门的选型比较。


闸阀与蝶阀

球阀、旋塞阀与蝶阀

球阀具有结构简单、流阻小、密封可靠、动作灵活,维修及操作方便等优点。

旋塞阀亦具有类似优点,唯过水面积不是正圆形。球阀及旋塞阀均比蝶阀重,铸造及加工难度大,价格较贵,一般适用于中小口径管道上。近些年由于铸造技术的改进,从而降低了球阀的生产成本。因此,球阀用于大口径管道上的可行性值得探索

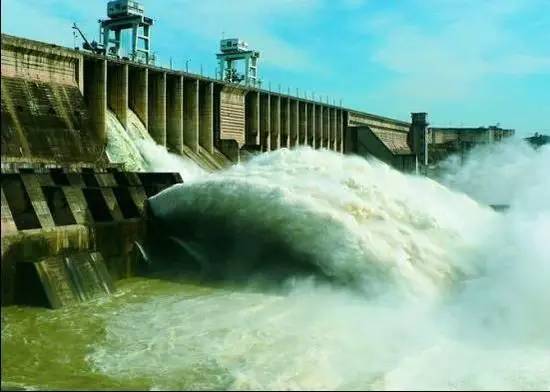

中国水利阀门的行业需求


国内现状

从国内现状来看,基础设施建设是我国经济建设的重点,而水利工程建设变动越来越重要。这给水利工程阀门的制造商们增加了很多的机会,同时,企业之间的竞争也逐渐的加大。



近几年来,国家加大基础设施建设投资力度,水力控制阀等阀门在内的水处理设备制造业已形成强大的产业链,为水力控制阀门行业的发展提供了巨大的空间。水利阀门制造业属于机械工程制造,而随着发展中国家对止回阀、控制阀、环保用阀的需求的不断增加,预计在未来这个行业还有很大的提升空间。据中国机械工业协会统计,目前全球对工业阀门在内的各类阀门的总需求量约为600亿美元左右,其中给水力控制阀约为68.4亿美元。


发展趋势

随着我国城市化比率不断加大、城市人口快速增长,自来水厂供水量以及污水处理厂污水处理规模正在逐步加大,管网口径不断增加,因此需要大量各类大口径、超大口径给排水阀门。



同时,纳入水利基本建设管理的各类防洪、排涝、灌溉、供排水、水力发电、水土保持、水资源保护等工程的建设对各类大口径、超大口径给排水阀门的需求十分旺盛,导致目前国内大口径和超大口径给排水阀门产能产量尚不能满足下游市场需求增长。


未来几年,我国继续将加快实施淮河治理新三项工程和太湖、洞庭湖、鄱阳湖综合治理,推进黄河宁蒙河段、长江中下游河势控制等大江大河重点河段治理,加“南水北调”世纪工程项目的开展,将不断拉动各类阀门产品的需求规模,尤其是大口径闸阀、大口径水轮机进水蝶阀、特大口径水轮机进水球阀、特大口径流量调节阀和特大口径真空阀等品种。由于大口径和超大口径阀门生产在技术和工艺上的要求要远高于普通阀门,其单个产品附加值较高,这就对产品设计水平和加工水平提出了更高的要求。


目前国内技术装备能达到要求的企业不多,而行业内其他企业多数以生产普通口径阀门为主。从整个行业来看,大口径水利控制阀门的产能产量将呈现出稳定增长的趋势。
