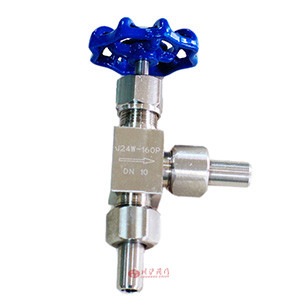

J24W外螺纹角式针型阀 | J24W
J24W外螺纹角式针型阀 产品说明
J24W外螺纹角式针型阀阀门材质有：A105 F11 F22)、铬钼钢WC6 WC9、不锈钢、304、316、等。阀门规格:DN6-DN50压力:1.0-60Mpa 标准：国标GB HB、美标API ANSI、日标JIS、德标DIN。J24W外螺纹角式针型阀 性能指标
| 型号 | 公称压力 (MPa) | 试验压力PS(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封（液） | 密封（气） | |||||
| J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油气水、油品等 |
| J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
J24W外螺纹角式针型阀 零件材质
| 零件名称 | 阀体、阀盖 | 阀杆、阀瓣 | 填料 |
|---|---|---|---|
| J24W-160P-DN3 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、柔性石墨 |
| J24W-320P-DN6 | 优质碳钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |

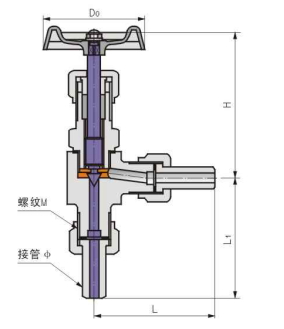

J24W外螺纹角式针型阀 结构尺寸图
J24W外螺纹角式针型阀 连接尺寸
| 型号 | 公称直径DN(mm) | 尺寸 | 重量(Kg) | |||||
|---|---|---|---|---|---|---|---|---|
| L1 | Do | D2 | H | H1 | D1 | |||
| J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
| J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |
