铝合金管夹阀 | GJ41X
铝合金管夹阀 产品说明
铝合金管夹阀又名铝合金夹管阀,铝合金胶管阀,由左右铝合金阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可永久使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。 1.适用范围:化工,石油、发电、碱厂、选矿、水泥、选煤、非金属等行业,可快速控制管路浓度砂粒状流量与截止。
2.使用介质:纸浆、污水、矿渣、煤渣、泥沙等。
3.适用温度:-30-85,更高温度另行定制。
4.公称压力:-0.3-2.5Mpa(定货说明)。
5.法兰执行标准:(JB/80-91)。
铝合金管夹阀 结构尺寸图
铝合金管夹阀 连接尺寸
公称通径 (DN) | 公称压力 (MPa) | 工作压力 (MPa) | L | L1 | Lo | D | D1 | Do | H | z-d> | 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|
25 | 0.6 | 0.6 | 142 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
32 | 160 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
40 | 180 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
200 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 | ||
250 | 0.4 | 0.4 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 |
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |

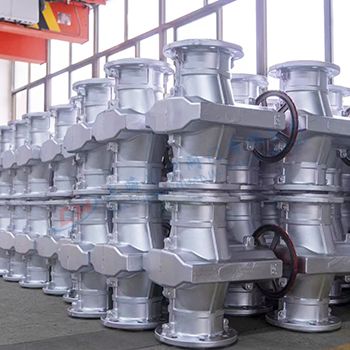

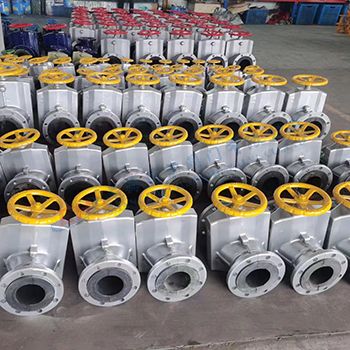

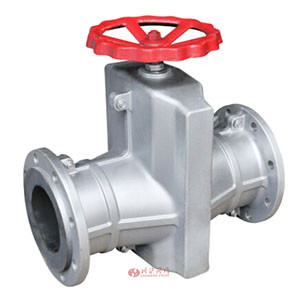

铝合金管夹阀图片
