锻钢内螺纹截止阀 | J11Y

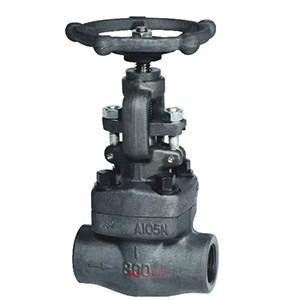

锻钢内螺纹截止阀图片

锻钢内螺纹截止阀 产品说明

J11Y锻钢截止阀公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN10~500、NPS 1/2 ~36 连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃ 驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动。

阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。 4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。 5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。

锻钢内螺纹截止阀 主要参数
名称 参数
通径 3/8" ~ 2"
适用温度 酸类ㄑ200℃ 水、油、蒸汽ㄑ550℃ 等
适用行业 城建、化工、冶金、石油、制药、食品、环保
锻钢内螺纹截止阀 零件材质
序号 零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

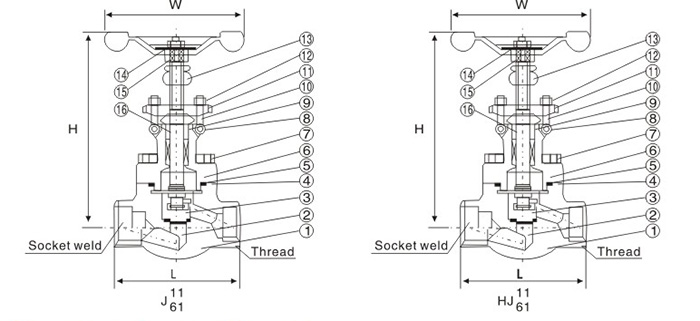

锻钢内螺纹截止阀 结构尺寸图

锻钢内螺纹截止阀结构图

锻钢内螺纹截止阀 连接尺寸
规格 S L T W H(开) 重量KG
英制 公制 ANSI JIS ANSI JIS
缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
3/8   10   17.6   17.9   79 3/8   3/8   100 153 1.9
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111   3/4 1 3/4 125 252 3.3 3.6
11/4 1 32 25 42.6 33.8 43.2 34.5 120 11/4 1 1V4 1 160 252 7.5 7.8
11/2 11/4 40 32 48.7 42.6 49.1 43.2 152 1V2 11/4 1V2 11/4 160 289 7.5 8.2
2 1V2 50 40 61.1 48.7 61.1 49.1 172 2 11/2 2 1 V2 180 330 11.4 12.0
  2   50   61.1   61.1 200   2   2 200 370 14.6 15.0
