电动管夹阀 | GJ941X
电动管夹阀 产品说明
电动管夹阀是一种具有独特结构形式的新型阀门,因其卓越的耐磨防腐性能而倍受青睐,适应于低压管道的颗粒浆体或化学介质的输送控制系统。电动管夹阀开启方便灵活,密封性能好,杜绝了跑冒滴漏等现象的发生,胶管可定期更换,而阀体能长期使用,节省费用。胶管阀可以替代闸阀、截止阀和调节阀，提高使用寿命5-10倍。GJ941X-6L电动胶管阀由多回转电动执行机构(DZW系列)与管夹阀组成，安装简易方便，耐磨、耐腐蚀。
电动管夹阀 材质
| 名称 | 材料 |
|---|---|
| 阀体 | 铸铁，铝合金 |
| 套管 | 橡胶 |
| 阀杆 | 铸铜、碳钢 |
| 压杆 | 球墨铸铁 |
| 电动头 | 组合件 |
| 托架 | 球墨铸铁 |
电动管夹阀 结构尺寸图
电动管夹阀 连接尺寸
| 公称 通径 (DN) |
公称 压力 (Mpa) |
工作 压力 (Mpa) |
L1 | Lo | D | D1 | Z-O | H | 型号 | A | B | Do | kw | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 124 | 31 | 115 | 85 | 4-14 | 一 | 443 | 133 | 一 | 0.12 | 18 | |
| 32 | 145 | 40 | 140 | 100 | 4-18 | 一 | 一 | — | 一 | - | 一 | 一 | ||
| 40 | 157 | 50 | 150 | 110 | 4-18 | 一 | 一 | 一 | 一 | - | 一 | 一 | ||
| 50 | 160 | 60 | 160 | 125 | 4-18 | 一 | ZA10-18 | 552 | 425 | - | 0.25 | 71 | ||
| 65 | 199 | 74 | 180 | 145 | 4-18 | 一 | ZA15-15 | 552 | 425 | 305 | 0.37 | 80 | ||
| 80 | 222 | 88 | 195 | 160 | 4-18 | • | ZA30-18 | 552 | 425 | 305 | 0.75 | 92.9 | ||
| 100 | 250 | 106 | 215 | 180 | 8-18 | • | ZA30-18 | 552 | 425 | 305 | 0.75 | 101 | ||
| 125 | 318 | 134 | 245 | 210 | 8-18 | 一 | 一 | - | - | 305 | - | 一 | ||
| 150 | 350 | 158 | 280 | 240 | 8-23 | 1000 | • | 一 | 一 | 一 | 一 | 一 | ||
| 200 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA-14-18 | 766 | 390 | 305 | 1.1 | 265 | ||
| 250 | 0.4 | 0.4 | 516 | 256 | 395 | 350 | 12-23 | 一 | 一 | — | 一 | - | 一 | — |
| 300 | 562 | 304 | 445 | 400 | 12-23 | 一 | 一 | — | 一 | - | 一 | 一 | ||
| 采用标准设计与制造：Q/JBGN02结构长度:Q/JBGN02法兰连接尺寸:JB78(PN1.0MPa) | ||||||||||||||

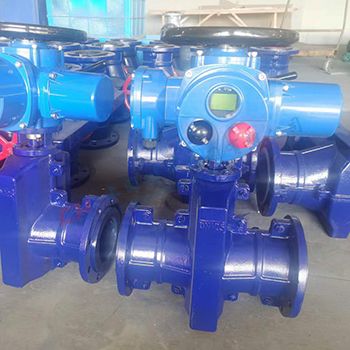

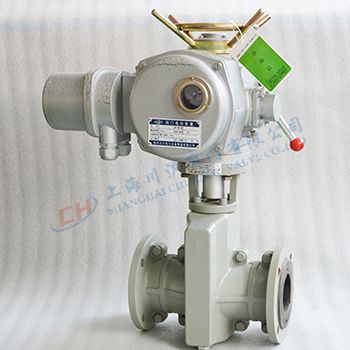

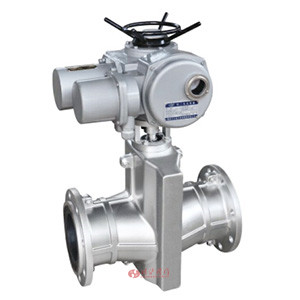

电动管夹阀图片
