波纹管截止阀 | BJ41H

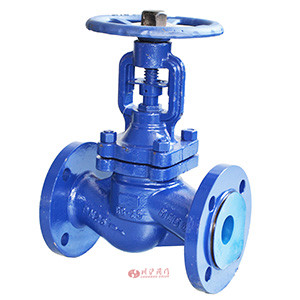

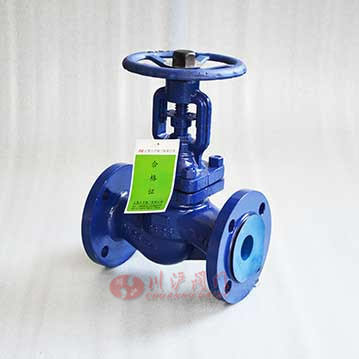

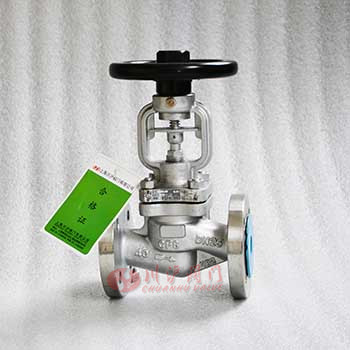

波纹管截止阀图片

波纹管截止阀 产品说明
波纹管截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长。
波纹管截止阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。
应用范围:
波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。
结构特点:
1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失,降低能源损失,提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.阀杆升降位置指示更直观。
波纹管截止阀 性能指标
公称压力(MPa) 壳体试验压力(Mpa) 密封压力试验(Mpa) 适用温度(℃) 适用介质
1.6 2.4 1.76 HT:-10~300℃  CS:-29~425℃  SS:-59~540℃ 水  蒸汽  油品
2.5 3.75 2.75
4.0 6.0 4.4
波纹管截止阀 零件材质
阀体/阀盖 阀杆 阀瓣 螺栓 螺母 填料 垫片
GG25 13Cr GG25 B7 2H 石墨 石墨+304
WCB 13Cr WCB B7 2H 石墨 石墨+304
CF8 F304 CF8 B8 8 石墨 石墨 石墨+304 石墨+304
CF8M F316 CF8M B8 8 石墨 石墨+304

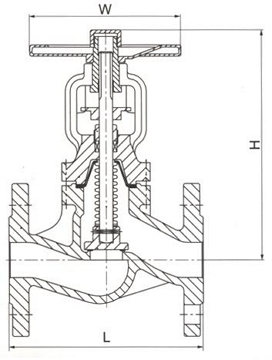

波纹管截止阀 结构尺寸图

波纹管截止阀结构图

波纹管截止阀 连接尺寸
压力等级
PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg) 4.5 4.8 5.5 7.8 9.5 12.7 18.6 23.5 39.5 56.8 76.1 115 237.2 399.5
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg) 4.5 4.8 5.5 8 9.8 13 19.2 24.3 43.7 57.9 81.6 137 288.1 420
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
