软密封蝶阀的六种分类依据

 软密封蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则全开状态。

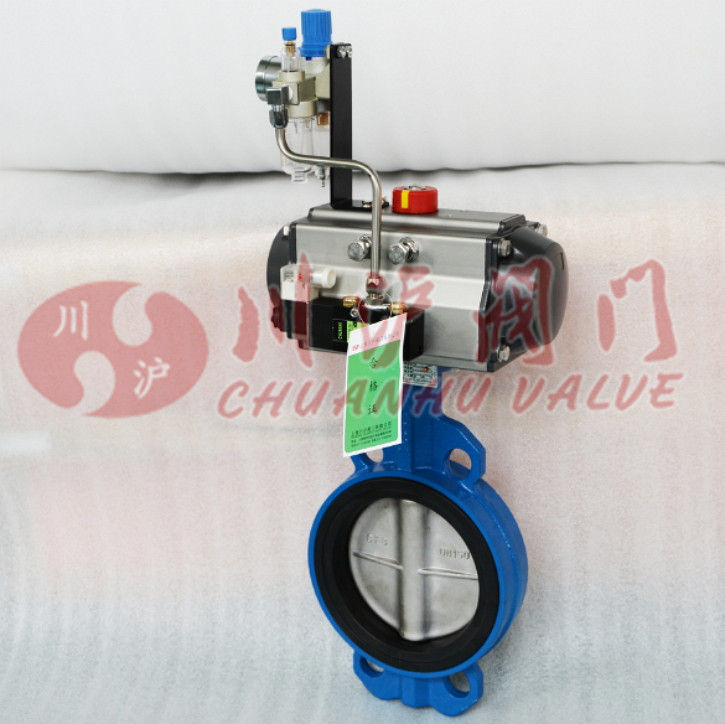

软密封蝶阀


    软密封蝶阀的六种分类:



1、按密封面材质分类

    1)软密封蝶阀:密封副由非金属软质材料对非金属软质材料构成。

    2)密封副由金属硬质材料对非金属软质材料构成:金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。



2、按结构形式分类

    1)中心密封蝶阀

    2)单偏心密封煤阀

    3)双偏心密封蝶阀

    4)三偏心密封跺阀



3、按密封形式分类

    1)强制密封蝶阀:弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生

    2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

    3)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

    4)自动密封蝶阀。密封比压由介质压力自动产生。



4、按工作压力分类

    1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

    2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。

    3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。

    4)高压碟阀。公称压力PN为10。0--80.0MPa的蝶阀。

    5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

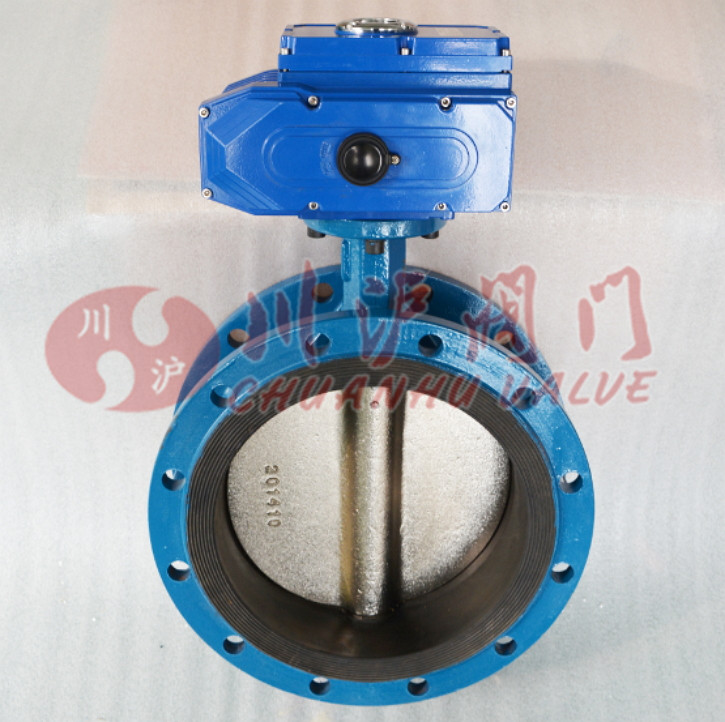

软密封蝶阀

 5、按连接方式分类

    1)对夹式蝶阀

    2)法兰蝶阀

    3)支耳式蝶阀

    4)焊接式蝶阀



6、按工作温度分类

    1)高温蝶阀。t>450℃的蝶阀

    2)中温碟阀。120℃

    3)常温蝶阀。-40℃

    4)低温蝶阀。-100℃

    5)超低温蝶阀。t<-100℃的蝶阀
