气动V型球阀接线图和调整方法

气动V型球阀是由单作用或者是双作用气动执行机构和V型调节球阀组成,球阀的阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小等优点。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,所以气动对夹式调节球阀适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统中。

气动V型球阀开关型接线图 配电磁阀

电磁阀用于气动阀门开启或关闭的电控操作。 符合NAMUR连接标准, 直接安装在气动执行器侧面,无需管子连接。根据仪表控制系统需要选择单电控或双电控制。二位五通电磁阀配双作用式执行器,二位三通电磁阀配单作用式执 行器。同时该产品有基本型(IP67)和防爆型,防爆级别为Ex dIIBT4,为防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压

气动V型球阀开关型接线图 气动V型球阀开关型接线图

电磁阀结构形式:滑动
动作方式:电磁铁或手动操作。
按下并旋转手动操作钮可实现手动状态锁定。
复位方式:气动弹簧复位、机械弹簧复位、电磁铁操作复位。
接 口:ISO228/1标准G1/4
环境温度:-20℃~+60(防爆型-15℃~+50℃)
介质温度:-20℃~+80℃(防爆型-15℃~+50℃)
材 质:阀体和内部零件:阳极电镀铝合金、铜。
加固端盖:塑料。
密封圈:丁苯橡胶(NBR)和聚亚安酯(AU)。
安 装:符合NAMUR标准和VDI/VDE3845的双孔

功 能:2位3通NC(V45C2),2位5通(V45K2)
介 质:经过过滤(50微米)、润滑的或非润滑的压缩空气,而且干燥露点到-20℃,
额定流量:V45K2型:QNn=1060N1/min,
V45C2型:1-2QNn-1060N1/min,2-3QNn=1060N1/min
公称通径:DN7mm
换向时间:大约40毫秒
特殊装备:防爆线圈EExmT6

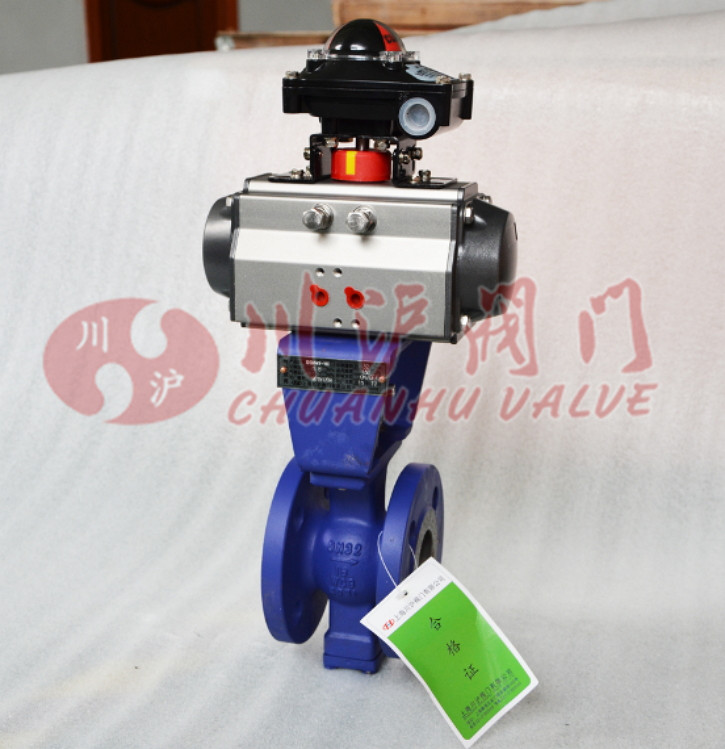

气动V型球阀开关型图片

气动V型球阀开关型图片

气动V型球阀调节型接线图 配YT定位器

YT-1000阀门定位器和调节阀、球阀、蝶阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动 调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。

气动V型球阀调节型接线图 气动V型球阀调节型接线图

通过防爆等级(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)认证。
通过IP66等级认证。
具有高抗振性(在5~200Hz时无影响)。
电气接口均为多孔形式,便于任意方向连接。
调校简单,易于实现正、反作用的转换对于小型执行机构,
通过调节气孔流量可消除振荡现象。
不需要换零部件即可完成1/2等分控制。
设计为部件组合式结构,便于维修和保养。v 易于反馈连接。
空气消耗低。

型 号
项 目
YT-1000L YT-1000R
直行程 角行程
单作用 双作用 单作用 双作用
输入信号: 4~20mA DC
电    阻: 250 ± 15 Ω
供气压力: 1. 4~7kgf/cm    2.  (20~100psi)
行    程: 10~150mm   0~90 度
气管接口: PT(NPT)1/4
压力表接口: PT(NPT)1/8
电气接口: PF1/2(G1/2)
防爆等级: Exdm Ⅱ B(C)T6,  Exia Ⅱ BT6
防护等级: IP66
环境温度: -20 ℃-70℃
线性度: ±1%F.S.    ±2%F.S.
滞后度: ±1%F.S.
灵敏度: ±0.2%F.S.   ±0.5%F.S.
重复度: ±0.5%
空气消耗量: 3LPM(Sup=1. 4kgf/cm   2 ,20psi)
流    量: 80LPM(Sup=1. 4kgf/cm   2 ,20psi)
材    料: 铸铝

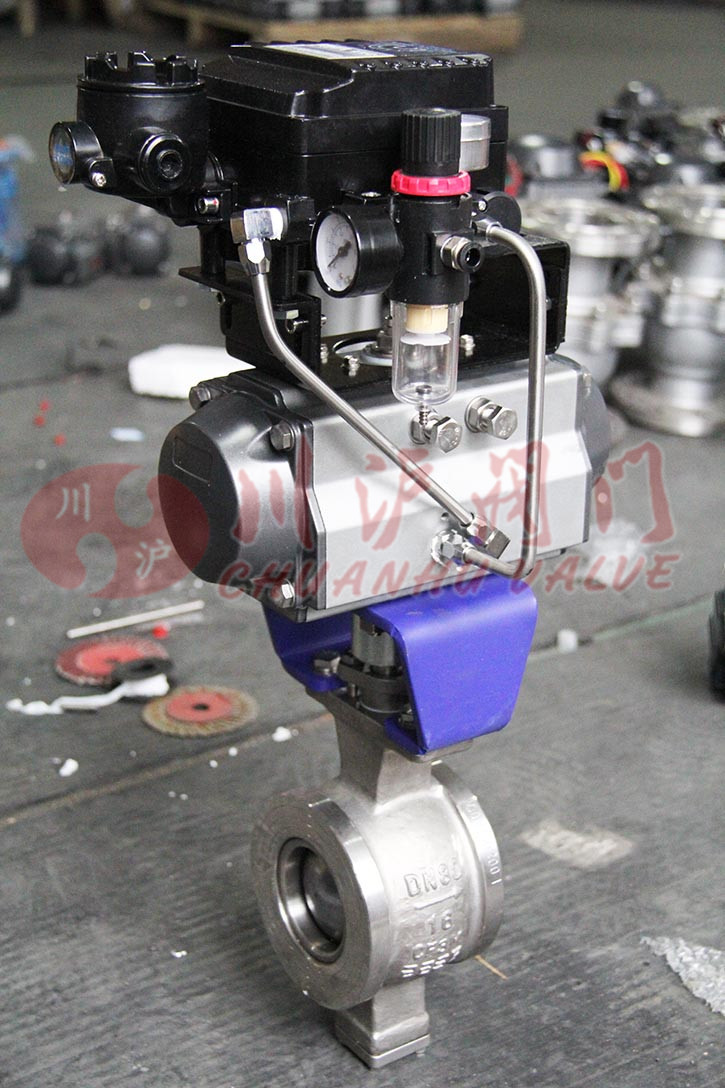

气动V型球阀调节型图片

气动V型球阀调节型图片
