金属阀门结构长度GB12221-2005


金属阀门结构长度GB12221-2005 PDF 文件下载

1范围
本标准规定了法兰连接阀门的结构长度、焊接端阀门的结构长度、对夹连接阀门的结构长度、内螺 纹连接阀门结构长度、外螺纹连接阀门结构长度,及其结构尺寸的极限偏差。 本标准适用于公称压力PN≤42.O MPa,公称通径DN3 mm~DN4 000 mm的闸阀截止阀球阀蝶阀、旋塞阀、隔膜阀、止回阀等的结构长度。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。 GB/T 1047管道元件DN(公称尺寸)的定义和选用(GB/T 1047-2005,IS0 6708:1995,M【)D)
GB,/T 1048管道元件PN(公称压力)的定义和选用(GB,/T 1048-2005,IS0 7268:1996.MOD)

3术语
3.1
直通式阀门结构长度 through way type of valves face to face,end to end,center to face and center
to end dimensions
在阀体遁道终端两个垂直于阀门轴线平面之间的距离。
3.2
角式阀门结构长度angle type of valves face to face,end to end,center to face and center to end di-
mensions
在阀体通道某一终端垂直于轴线的平面与阀体另一终端轴线之间的距离。
3.3
对夹式阀门 wafer type valves
靠管道法兰夹持固定密封结构的阀门。其结构长度指阀体通道终端两个与管道法兰接触面之间的
距离。

4结构长度尺寸与极限偏差
4.1 公称通径数值按GB,/T 1047的规定;公称压力数值按GB/T 1048的规定。
4.2直通式阀门结构长度如图1所示;角式阀门结构长度如图2所示;对夹连接阀门结构长度如图3
所示。
4.3结构长度尺寸

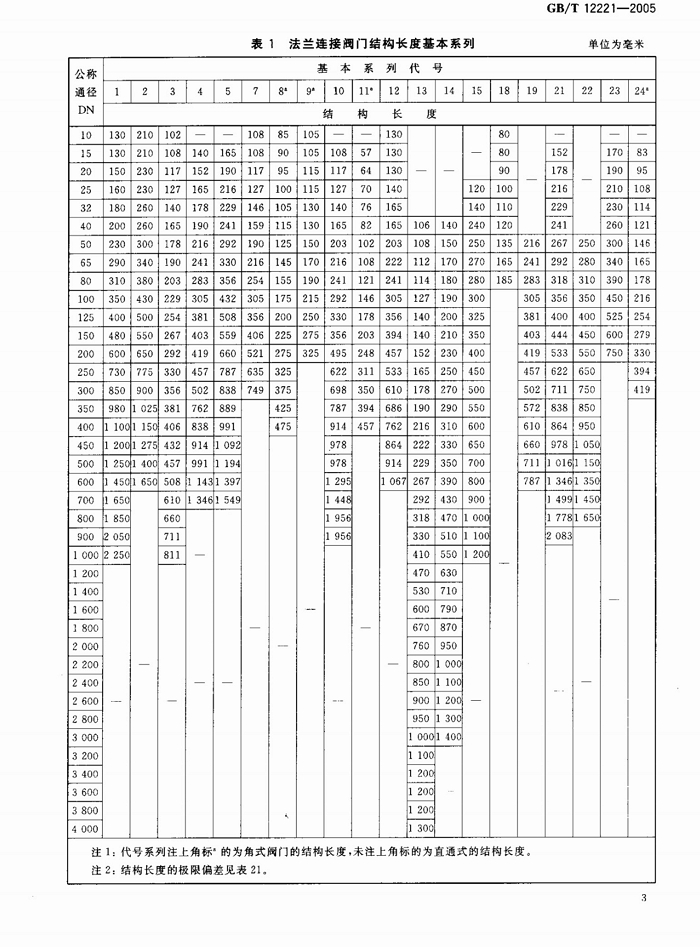

4.3.1法兰连接阀门结构长度基本系列见表1。

金属阀门结构长度

金属阀门结构长度


金属阀门结构长度GB12221-2005 PDF 文件下载
