电动衬氟蝶阀接线图和调整方法

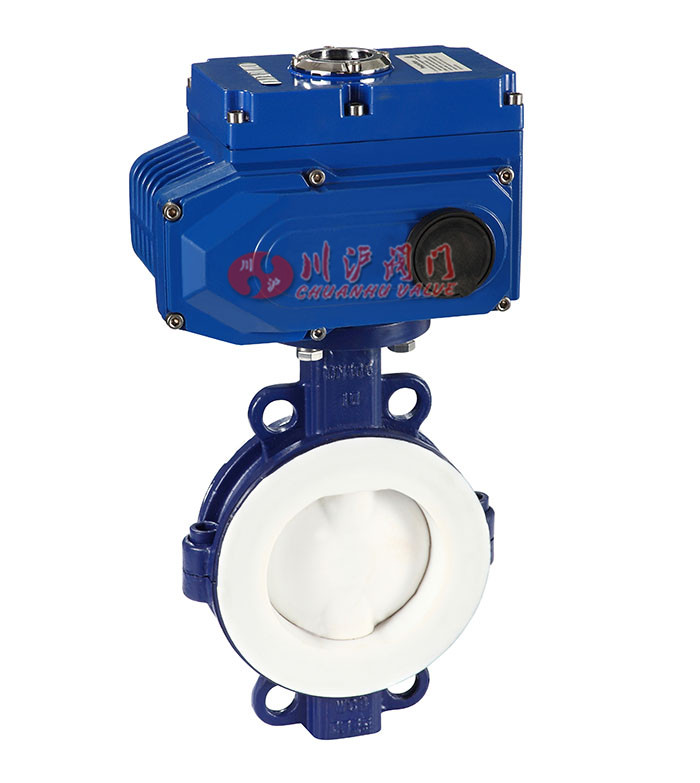

电动衬氟蝶阀蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
用途：本厂生产的全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

电动衬氟蝶阀（单项AC220V）接线图 开关型带无源触点

电动衬氟蝶阀（单项AC220V）接线图 调节型输入输出信号4-20mA

电动衬氟蝶阀调整方法

电动衬氟蝶阀执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已做调整，但是考虑到运输和安装过程中的激烈的振动、撞击等现象，因此在运行前应确认动作是否准确，如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13，图14 )
转动手轮使执行器运动到阀门全美的位置。然后，用扳手松开限位凸轮固紧螺母，转动限位凸轮（黄色开，红色关）将其调整到恰好压下限位开关( CLS）的位置，再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

2．机械限位的调整
松开机械限位螺钉的锁紧螺母，然后手动使执行器运动到全关的位置，旋转限位螺母，当其碰到里面的扇形齿轮后停止转动，再旋出两圈，后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示：

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出，有三个输出端子，其中②脚接电位器的滑臂。①脚接执 行器开动作时，与滑臂之间的电阻不断减小一端，③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端（注意：电位器不应出现阻值过零，跳变现象）。用手柄转动阀门到全开位置，以开到限位开关动作 为准，用万用表测量，将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。
