电动软密封对夹蝶阀接线图和调整方法

电动软密封对夹蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,目前碟阀在低压大中口径管道上的使用越来越多。
电动软密封蝶阀的主要优点,结构简单,体积小重量轻,造价低,气动硬密封蝶阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。流体阻力较小,中大口径的气动碟阀全开时有效流通面积较大,启闭迅速省力,蝶板旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点,无论在低温情况下均具有优良的密封性能。电动软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。电动软密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

电动软密封对夹蝶阀(单项AC220V)接线图 开关型带无源触点

电动软密封对夹蝶阀(单项AC220V)接线图 开关型带无源触点

电动软密封对夹蝶阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动软密封对夹蝶阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动软密封对夹蝶阀调整方法

电动软密封对夹蝶阀执行器无论是单机出厂,还是组装在调节阀上出厂,出厂前均已做调整,但是考虑到运输和安装过程中的激烈的振动、撞击等现象,因此在运行前应确认动作是否准确,如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13,图14 )
转动手轮使执行器运动到阀门全美的位置。然后,用扳手松开限位凸轮固紧螺母,转动限位凸轮(黄色开,红色关)将其调整到恰好压下限位开关( CLS)的位置,再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

电动软密封对夹蝶阀调整方法

2.机械限位的调整
松开机械限位螺钉的锁紧螺母,然后手动使执行器运动到全关的位置,旋转限位螺母,当其碰到里面的扇形齿轮后停止转动,再旋出两圈,最后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示:

电动软密封对夹蝶阀调整方法

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出,有三个输出端子,其中②脚接电位器的滑臂。①脚接执 行器开动作时,与滑臂之间的电阻不断减小一端,③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端(注意:电位器不应出现阻值过零,跳变现象)。用手柄转动阀门到全开位置,以开到限位开关动作 为准,用万用表测量,将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。

电动软密封对夹蝶阀调整方法

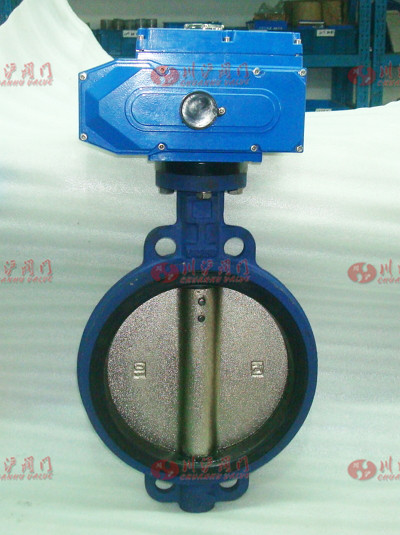

电动软密封对夹蝶阀 图片

电动软密封对夹蝶阀 图片
