电动外螺纹球阀接线图和调整方法

电动外螺纹球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。电动外螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

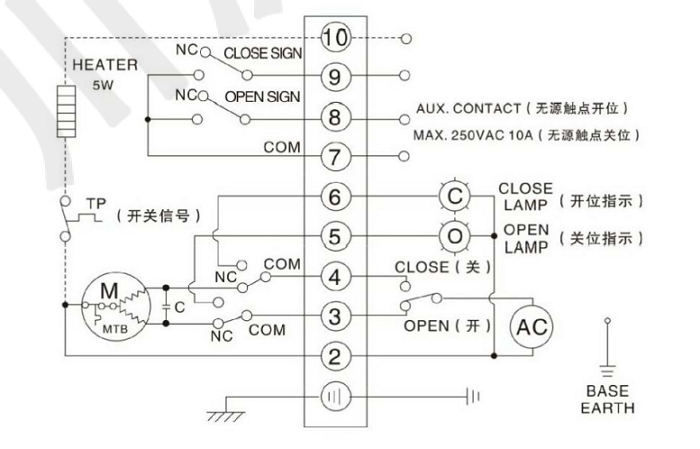

电动外螺纹球阀(单项AC220V)接线图 开关型带无源触点

电动外螺纹球阀(单项AC220V)接线图 开关型带无源触点

电动外螺纹球阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动外螺纹球阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动外螺纹球阀调整方法

电动外螺纹球阀执行器无论是单机出厂,还是组装在调节阀上出厂,出厂前均已做调整,但是考虑到运输和安装过程中的激烈的振动、撞击等现象,因此在运行前应确认动作是否准确,如有偏差可以按照如下步骤调整好。

调试说明

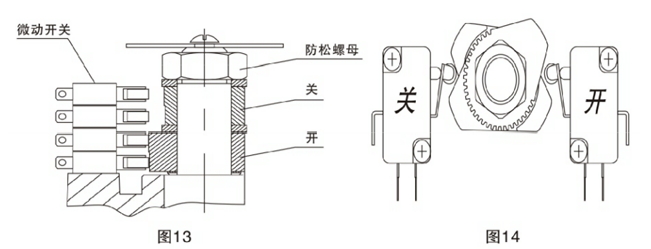

1.行程限位的调整(图13,图14 )
转动手轮使执行器运动到阀门全美的位置。然后,用扳手松开限位凸轮固紧螺母,转动限位凸轮(黄色开,红色关)将其调整到恰好压下限位开关( CLS)的位置,再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

电动外螺纹球阀调整方法

2.机械限位的调整
松开机械限位螺钉的锁紧螺母,然后手动使执行器运动到全关的位置,旋转限位螺母,当其碰到里面的扇形齿轮后停止转动,再旋出两圈,最后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示:

电动外螺纹球阀调整方法

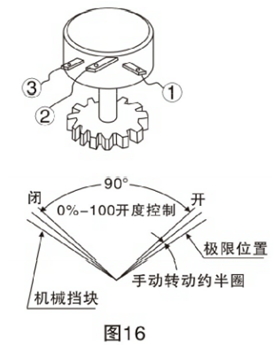

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出,有三个输出端子,其中②脚接电位器的滑臂。①脚接执 行器开动作时,与滑臂之间的电阻不断减小一端,③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端(注意:电位器不应出现阻值过零,跳变现象)。用手柄转动阀门到全开位置,以开到限位开关动作 为准,用万用表测量,将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。

电动外螺纹球阀调整方法

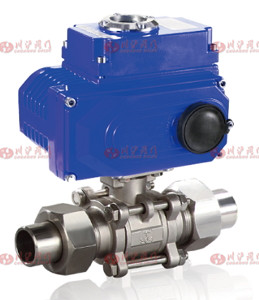

电动外螺纹球阀 图片
