电动保温球阀接线图和调整方法

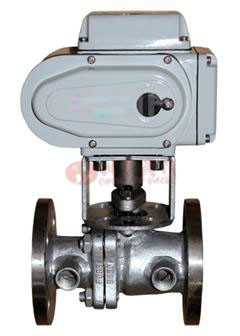

电动保温球阀是采用高精度电动执行机构与直通式夹套保温球阀组成，其具有良好的保温保冷特性，且电动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。电动执行器采用一体化结构，内置伺服系统，无须另配伺服放大器，可输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。夹套保温电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构，因而夹套保温电动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

电动保温球阀（单项AC220V）接线图 开关型带无源触点

电动保温球阀（单项AC220V）接线图 调节型输入输出信号4-20mA

电动保温球阀调整方法

电动保温球阀执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已做调整，但是考虑到运输和安装过程中的激烈的振动、撞击等现象，因此在运行前应确认动作是否准确，如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13，图14 )
转动手轮使执行器运动到阀门全美的位置。然后，用扳手松开限位凸轮固紧螺母，转动限位凸轮（黄色开，红色关）将其调整到恰好压下限位开关( CLS）的位置，再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

2．机械限位的调整
松开机械限位螺钉的锁紧螺母，然后手动使执行器运动到全关的位置，旋转限位螺母，当其碰到里面的扇形齿轮后停止转动，再旋出两圈，后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示：

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出，有三个输出端子，其中②脚接电位器的滑臂。①脚接执 行器开动作时，与滑臂之间的电阻不断减小一端，③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端（注意：电位器不应出现阻值过零，跳变现象）。用手柄转动阀门到全开位置，以开到限位开关动作 为准，用万用表测量，将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。
