电动衬氟球阀接线图和调整方法

电动衬氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

电动衬氟球阀(单项AC220V)接线图

电动衬氟球阀(单项AC220V)接线图

电动衬氟球阀调整方法

电动衬氟球阀执行器无论是单机出厂,还是组装在调节阀上出厂,出厂前均已做调整,但是考虑到运输和安装过程中的激烈的振动、撞击等现象,因此在运行前应确认动作是否准确,如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13,图14 )
转动手轮使执行器运动到阀门全美的位置。然后,用扳手松开限位凸轮固紧螺母,转动限位凸轮(黄色开,红色关)将其调整到恰好压下限位开关( CLS)的位置,再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

电动衬氟球阀调整方法

2.机械限位的调整
松开机械限位螺钉的锁紧螺母,然后手动使执行器运动到全关的位置,旋转限位螺母,当其碰到里面的扇形齿轮后停止转动,再旋出两圈,最后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示:

电动衬氟球阀调整方法

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出,有三个输出端子,其中②脚接电位器的滑臂。①脚接执 行器开动作时,与滑臂之间的电阻不断减小一端,③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端(注意:电位器不应出现阻值过零,跳变现象)。用手柄转动阀门到全开位置,以开到限位开关动作 为准,用万用表测量,将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。

电动衬氟球阀调整方法

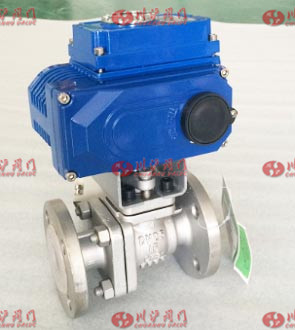

电动衬氟球阀 图片

电动衬氟球阀 图片
