电动对夹球阀接线图和调整方法

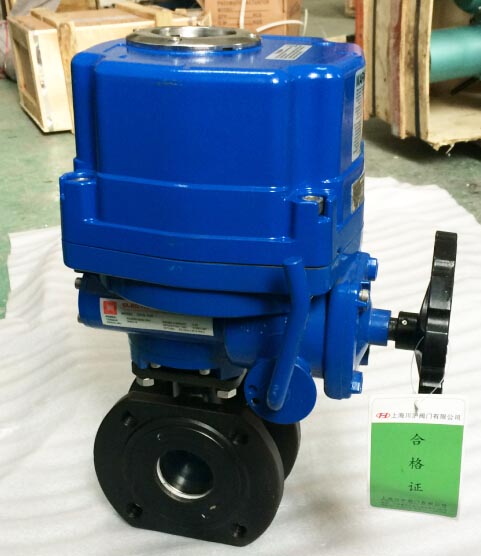

电动对夹球阀是一种转角90°的旋转类球阀，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
　　球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

电动对夹球阀（单项AC220V）接线图

电动对夹球阀调整方法

电动对夹球阀执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已做调整，但是考虑到运输和安装过程中的激烈的振动、撞击等现象，因此在运行前应确认动作是否准确，如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13，图14 )
转动手轮使执行器运动到阀门全美的位置。然后，用扳手松开限位凸轮固紧螺母，转动限位凸轮（黄色开，红色关）将其调整到恰好压下限位开关( CLS）的位置，再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

2．机械限位的调整
松开机械限位螺钉的锁紧螺母，然后手动使执行器运动到全关的位置，旋转限位螺母，当其碰到里面的扇形齿轮后停止转动，再旋出两圈，后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示：

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出，有三个输出端子，其中②脚接电位器的滑臂。①脚接执 行器开动作时，与滑臂之间的电阻不断减小一端，③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端（注意：电位器不应出现阻值过零，跳变现象）。用手柄转动阀门到全开位置，以开到限位开关动作 为准，用万用表测量，将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。
