电动三通调节阀接线图和调整方法

电动三通调节阀，是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

电动三通调节阀是自主设计、开发、制造的一款产品，依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端的反馈信号(压力、压差、温度)通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。这种调节阀又分为直接作用式和间接作用式两种。直接作用式又称为弹簧负载式，其结构内有弹性元如:件弹簧、波纹管、波纹管式的温包等，利用弹性力与反馈信号平衡的原理。间接作用式调节阀，增加了一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行机构，驱动主阀阀瓣运动达到改变阀开度的目的。

电动三通调节阀（单项AC220V）接线图

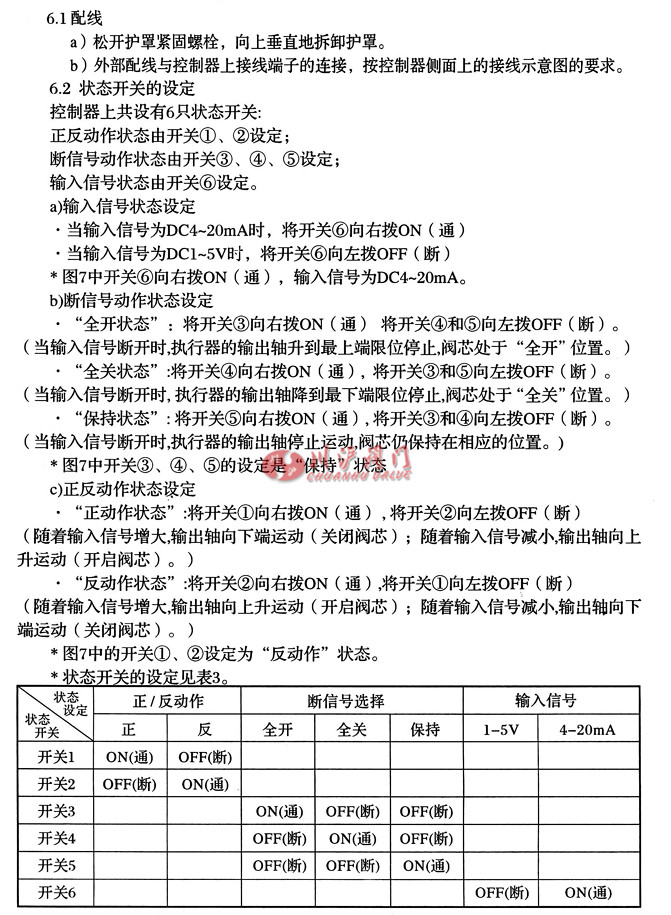

电动三通调节阀调整方法

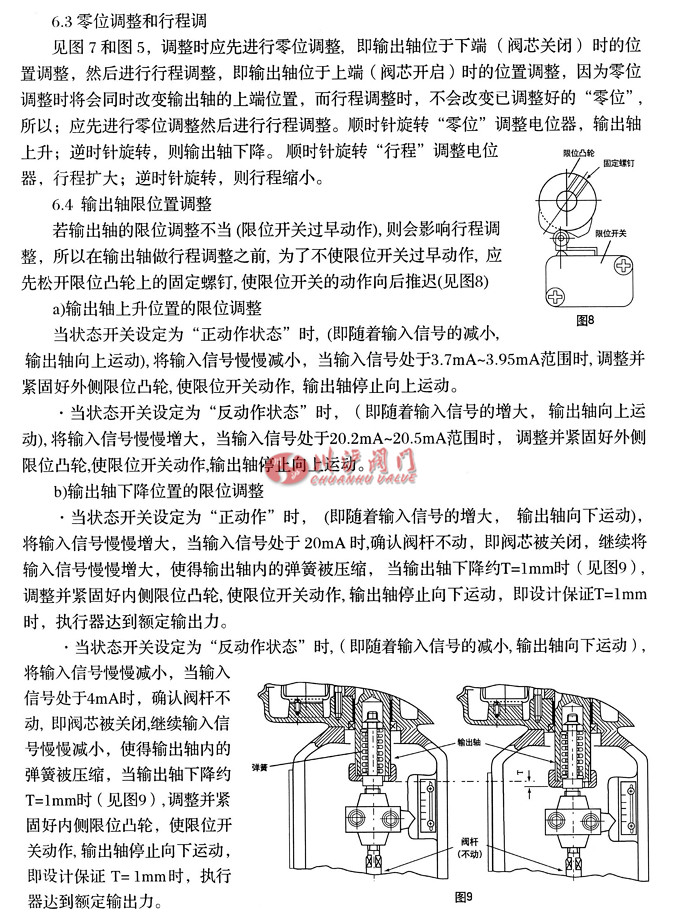

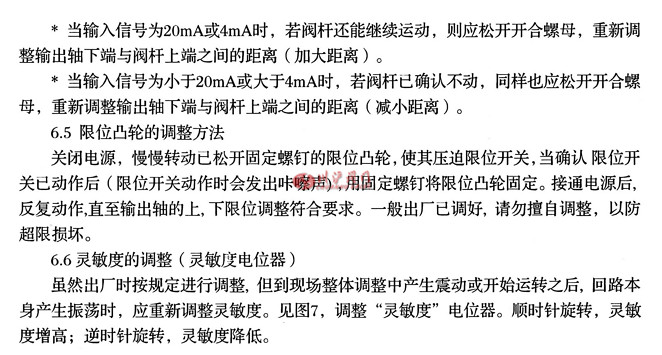

电动三通调节阀执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已做调整，但是考虑到运输和安装过程中的激烈的振动、撞击等现象，因此在运行前应确认动作是否准确，如有偏差可以按照如下步骤调整好。
