氨用截止阀和升降式止回阀标准规范GB/T 26478-2011


氨用截止阀和升降式止回阀标准规范GB/T 26478-2011 文件下载

本标准规定了氨用截止阀升降式止回阀的结构形式、技术要求、材料、试验方法、检验规则、标志、
涂漆、包装和贮运。
本标准适用于公称压力PN 10—PN 40,公称尺寸不大于DN 300,适用温度为-46℃—150℃,使
用介质为氨气、氨水和液氨,端部连接形式为螺纹、焊接和法兰连接的截止阀和升降式止回阀(以下简称
截止阀、止回阀)。
氨用节流阀可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GBlT 196普通螺纹基本尺寸
GB/T 197普通螺纹公差
GBlT 228金属材料 室温拉伸试验方法
GB/T 1220 不锈钢棒
GB/T 5796(所有部分) 梯形螺纹
GB/T 9113(所有部分) 整体钢制管法兰
GB/T 12220 通用阀门 标志
GB/T 12221 金属阀门 结构长度
GB/T 12224钢制阀门 一般要求
GB/T 12226 通用阀门 灰铸铁件技术条件
GBlT 12227 通用阀门 球墨铸铁件技术条件
GB/T12228 通用阀门 碳素钢锻件技术条件
GB/T 12229遁用阀门 碳素钢铸件技术条件
GB/T 12233铁制截止阀与升降式止回阀
GB/T 12235石油、石化及相关工业用钢制截止阀和升降式止回阔
GB/T 12459 钢制对焊无缝管件
HG/T 20592 钢制管法兰(PN系列)
JB/T 106 阀门的标志和涂漆
JB/T 5300工业用阀门材料选用导则
JB/T 7248 阀门用低温钢铸件技术条件
JB/T 8859截止阀静压寿命试验规程
JB/T 9092 阀门的检验与试验
3结构形式

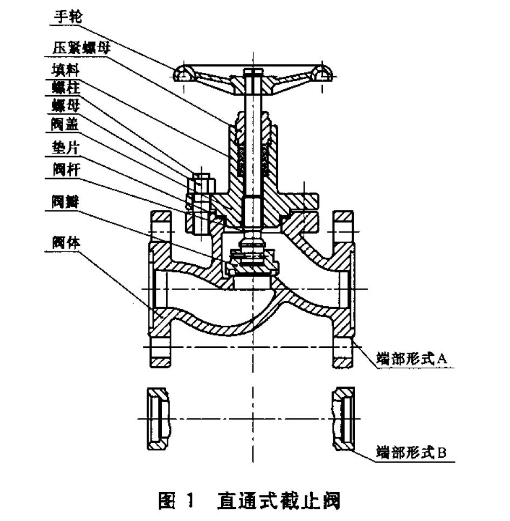

3.1直通式截止阀的典型结构形式见图1。

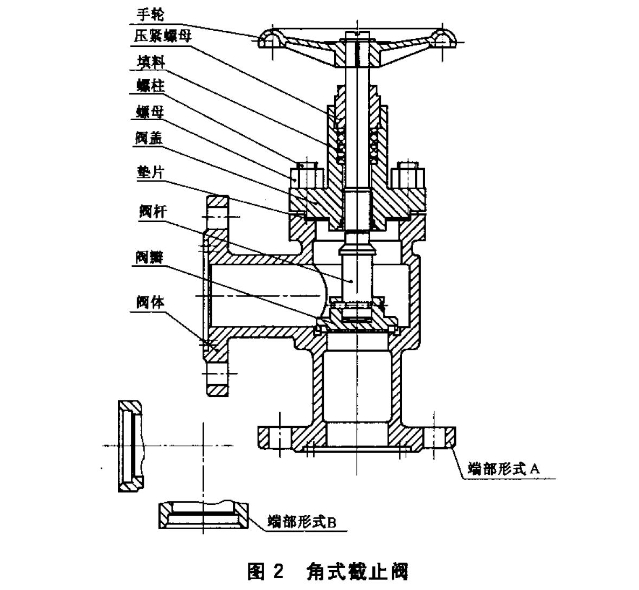

3.2角式截止阀的典型结构形式见图2。

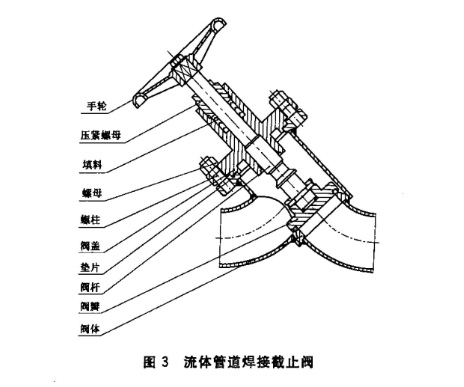

3.3流体管件焊接截止阀典型结构形式见图3。

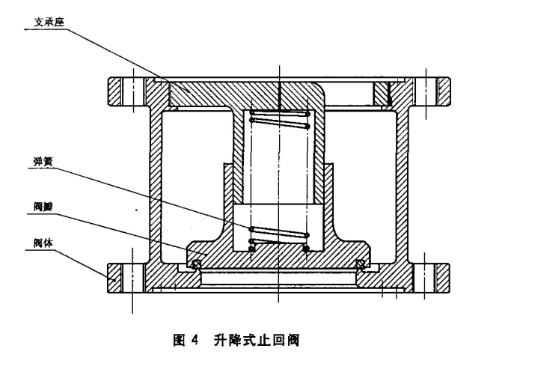

3.4升降式止回阀的典型结构形式见图4。

氨用截止阀和升降式止回阀

氨用截止阀和升降式止回阀

氨用截止阀和升降式止回阀

氨用截止阀和升降式止回阀

更多信息请下载氨用截止阀和升降式止回阀标准规范,进行查看,上海川沪阀门专业生产电动单座调节阀电动套筒调节阀电动调节阀气动调节阀电动蝶阀气动蝶阀等控制阀门,详情来电咨询 021-5186 3046
