电磁阀基本概念和功能原理

电磁阀基本概念

电磁阀常用于开关控制,它作为先导阀或切换阀,可控制气动执行机构或液动执行机构。

电磁阀是电磁式执行机构。按工作原理分类,电磁阀分为直动式、分步直动式和先导式等类型。根据其工作状态和位置,电磁阀可分为二位二通、二位三通、二位四通、二位五通、三位三通、三位四通、三位五通及伺服阀等。根据其结构,可分为中封式、中泄式和中压式等。根据控制方式分为单电控和双电控等。根据阀座形式,分为座阀式、滑柱式和滑板式等。根据供电电源,可分为交流和直流等。

直动式直接利用电磁线圈在电流激励下产生的电磁力带动阀芯移动,实现通路的通断和切换。先导式在电磁力作用下,先打开先导阀,使气体进入电磁阀阀芯,然后,该气体推动阀芯移动,实现通路的通断和切换。它用小功率先导阀的先导通实现对需大功率推动的主阀的控制。

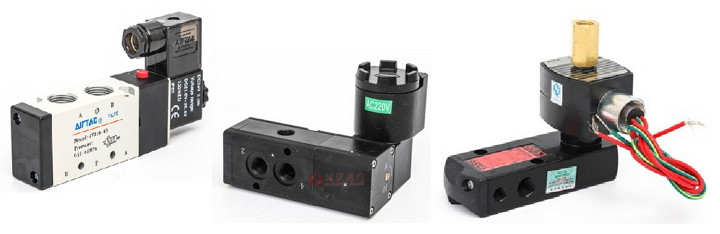

电磁阀外形图

上图是电磁阀外形图。

通常,电磁阀有几个气路口就是几通(不包括先导口),阀芯位置有几个就是几位。电磁阀可分为常开、常闭、通断式等类型。常开电磁阀在没有输入控制信号时,出口有输出;常闭电磁阀在没有输入控制信号时,出口也没有输出;通断式电磁阀在没有输入控制信号时,其流动方向无限制。

电磁阀工作原理

直动式工作原理:电磁线圈得电激励后,电磁力吸动阀芯,使阀门打开,失电时,在弹簧作用下复位,使阀门关闭。

先导式工作原理:电磁线圈得电激励后,电磁力先打开先导孔,使电磁主阀上腔压力迅速下降,使关闭件两端形成上低下高的压差,流体压力推动关闭件上移,打开阀门。失电时,弹簧力复位,使入口压力经旁通孔迅速释放,关闭件形成上高下低的压差,迅速推动关闭件下移,关闭阀门。

分步直动式工作原理:直动和先导式的结合。当入口和出口没有压差时,电磁线圈激励,电磁力直接将先导阀和主阀的关闭件提起,阀门打开。入口和出口达到启动压差时,电磁线圈激励,电磁力先将先导小阀打开,主阀下腔压力上升,上腔压力下降,压力差使主阀向上移动,主阀门打开。断电时,先导阀在弹簧复位力和流体压力作用下推动关闭件下移,阀门关闭。

电磁阀的功能如下:
a.用于控制气源的通断,实现对控制阀的开关控制。

b.用于快速开启和关闭控制阀。由于电磁阀具有比定位器更大的流通口径,因此,常用于需要快速开启或关闭的应用场合。

c.用于安全保护。单电控电磁阀采用弹簧复位,因此,当失电时的电磁阀位置就可作为故障时的安全位置。例如,失电(故障)常开或失电(故障)常闭等,实现断气保护。
