压力管道用聚丙烯(PP)阀门基本尺寸GB/T 27734-2011


压力管道用聚丙烯(PP)阀门基本尺寸GB/T 27734-2011 文件下载

1范围
本标准规定了常用连接型式的用于流体输送压力管道的聚丙烯阀门直径系列和基本尺寸。
本标准适用于:
——连接管路公称外径从16 mm到160 mm的法兰连接阀门。
——公称外径由16 mm到125 mm的插口连接阀门。
——公称外径由16 mm到125 mm的承口连接阀门。
——公称外径由20 mm到63 mm的螺纹连接阀门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用子本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4217-2008流体输送用热塑性塑料管材公称外径和公称压力
GB/T 7306.1-2000 55。密封管螺纹第1部分:圆柱内螺纹与圆锥外螺纹
GBlT 7306. 2-2000 55。密封管螺纹第2部分:圆锥内螺纹与圆锥外螺纹
GB/T 18742. 3-2002冷热水用聚丙烯管道系统第3部分:管件
IS0 7349:1983热塑性塑料阀门连接参数
3基本尺寸
3.1法兰连接阀门

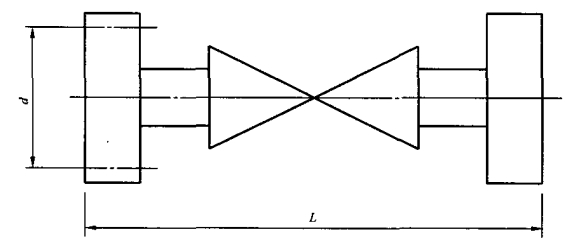

3.1.1法兰连接阀门结构尺寸部位见图l。

压力管道用聚丙烯(PP)阀门

说明:
L——端丽到端面尺寸;
d-螺栓孔的分度四直径。

压力管道用聚丙烯(PP)阀门

压力管道用聚丙烯(PP)阀门

压力管道用聚丙烯(PP)阀门

压力管道用聚丙烯(PP)阀门
