高压调节阀和角形调节阀的结构和性能特点

高压调节阀结构和性能特点
高压调节阀适用于高静压和高压差的应用场合。国内高压调节阀通常采用角形单座结构,国外高压调节阀也有采用整体锻造结构。与角形调节阀的区别是高压调节阀的上阀盖与阀体整体锻造,下阀盖与阀体分离。而角形调节阀的上阀盖与阀体分离,下阀盖与阀体是整体结构,见图中所示和图中所示的区别。国内高压调节阀额定工作压力可达32MPa,国外高压调节阀额定工作压力可达42MPa。采用整体锻造结构时,与单座阀类似,上阀盖与填料腔是一个整体,用支架压紧。图中所示是角形高压调节阀的结构图。图中所示是直通式高压调节阀的结构图。高压调节阀的特点如下。
1.为防止高压差时流体闪蒸和空化使阀芯和阀座损伤,可采用多级降压结构。通常,公称高压控制阀公称通径在DN40~DN100,最大压差小于16MPa 时采用两级降压阀芯;通径小于DN40,最大压差小于32MPa 时,高压控制阀采用四级降压阀芯。多级阀芯进行降压相当于多个控制阀串联连接,因此,不仅可大大节省安装空间和降低成本,而且,可大大降低控制阀噪声。
2.多级阀芯结构采用第一级阀芯进行关闭,与单座阀相当,通常,泄漏等级为IV。
3.采用单导向结构。只有正体阀。
4.法兰与阀体之间采用螺纹连接,便于安装。阀体与阀座分开,一般用螺纹将阀底座旋人阀体。
5.为减小不平衡力影响,通常采用平衡式结构。平衡式结构适用于柱塞型阀芯,也适用于套筒型阀芯。

角形调节阀结构和性能特点
角形调节阀的阀体结构与直通控制阀相似,也由阀体、阀芯、导向套、上阀盖、上盖板、阀杆和填料等组成。角形调节阀适用于要求直角连接的应用场合,可节省一个直角弯管和安装空
间。由于流路比直通阀简单,因此,适用于高黏度、含悬浮物和颗粒的流体控制。例如,在电站的减温减压系统中常采用角型套筒阀。图中所示是角形调节阀的结构图。其特点如下。
1.角形调节阀的流体流向,一般从底部流入,从阀侧面流出。因此,流体中的悬浮物或颗但对阀芯的冲刷粒不易在阀内沉积,可避免结焦和堵塞,具有自净能力,便于维护和清洗,较大。
2.采用侧进底出的流向,可改善对阀芯的冲刷损伤,但在小开度时,由于是流关流向,容易发生根切现象,根切现象是小开度时,由于流体流动造成不平衡力方向变化,使阀芯振荡的不稳定现象。为降低不平衡力和改善阀芯的冲刷,可采用图中所示带平衡孔的套筒式结构。
3.角形调节阀的流路阻力小,因此,可降低阀两端压降,具有一定的节能效果。@ 导向: 角形调节阀只能单导向,因此,不能通过反装阀芯实现气开或气关作用方式的转换,只能选用正作用或反作用执行机构来实现作用方式的转换。

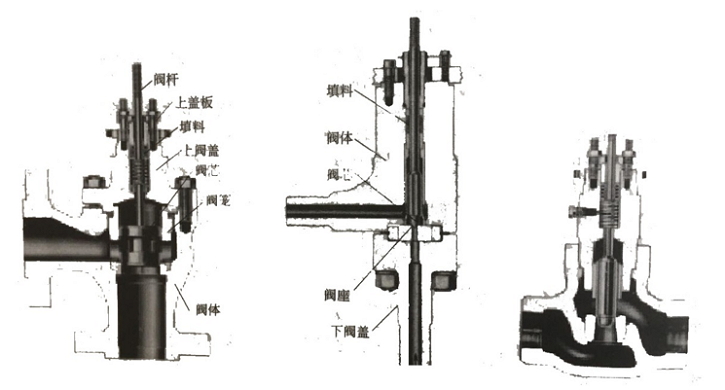

调节阀内部结构图
