卫生级焊接蝶阀 | WD61X

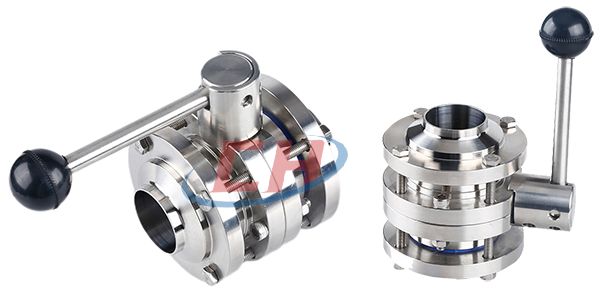

卫生级焊接蝶阀图片

卫生级焊接蝶阀 产品说明
卫生级焊接蝶阀WD61X采用高精度数控加工，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。阀门广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、 生化工业过程控制场合。

卫生级焊接蝶阀 技术参数
材质 304不锈钢、316不锈钢、316L不锈钢等
公称通径 Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN）
公称压力 1.0MPa
密封材质 硅胶、EPDM橡胶等
控制方式 开关型、调节型
驱动方式 手柄、蜗轮、电动、气动等

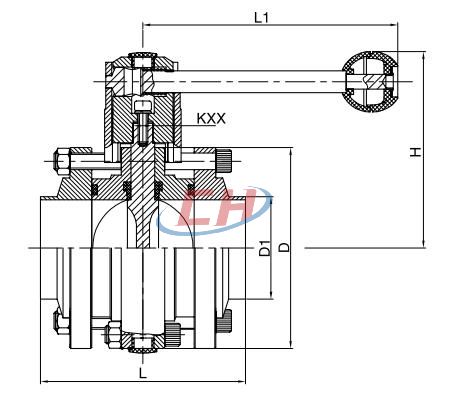

卫生级焊接蝶阀 结构尺寸图

卫生级焊接蝶阀结构图

卫生级焊接蝶阀 连接尺寸

3A, SMS, ISO, DS尺寸

SIZE D1 D L L1 H KXK
1/2" 12.7 78 100 126 86 8X8
3/4" 19 78 100 126 86 8X8
1" 25.4 78 100 126 86 8X8
1-1/4" 31.8 78 100 126 86 8X8
1-1/2" 38.1 86 100 126 90 8X8
45 45 90 100 126 92 8X8
2" 50.8 102 104 133 102 10X10
57 57 102 104 144 104 10X10
2-1/2" 63.5 115 112 144 109 10X10
3" 76.2 128 112 144 115 10X10
3.5" 89 139 120 144 123.5 11X11
4" 101.6 154 128 144 131 11X11
108 108 159 128 160 133.5 11X11
114 114.3 159 128 160 133.5 11X11
5" 127 185 160 220 146.5 11X11
133 133 185 160 220 146.5 11X11
6" 152.4 215 180 220 161.5 11X11
159 159 215 180 220 161.5 11X11
168.3 168.3 215 180 220 161.5 11X11
8" 203.2 285 180 284 199 14X14
219 219 285 180 284 199 14X14

DIN尺寸

SIZE D(系列1) D(系列2) D L L1 H t KXK
DN10 12 13 78 100 126 86 1.5 8X8
DN15 18 19 78 100 126 86 1.5 8X8
DN20 22 23 78 100 126 86 1.5 8X8
DN25 28 29 78 100 126 86 1.5 8X8
DN32 34 35 78 100 126 86 1.5 8X8
DN40 40 41 90 100 126 92 1.5 8X8
DN50 52 53 102 104 133 102 1.5 10X10
DN65 70   120 112 144 111 2.0 10X10
DN80 85   134 120 160 121 2.0 11X11
DN100 104   154 128 160 131 2.0 11X11
DN125 129   185 160 220 146.5 2.0 11X11
DN150 154   215 180 220 161.5 2.0 11X11
DN200 204   285 180 284 199 2.0 14X14
