电磁脉冲阀 | DMF-Z

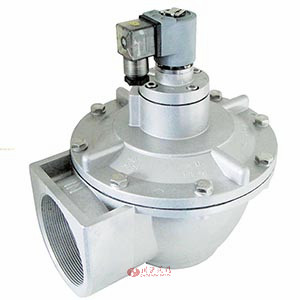

电磁脉冲阀图片

电磁脉冲阀 产品说明

电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋逐个(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。
DMF-Z型电磁脉冲阀为直角式阀,其进出口之间夹角为90o,适合于气包与除尘器喷吹管的安装连接。气流畅通,能提供符合要求的清灰气脉冲,经久耐用,喷出效果更好。 工作原理
电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭,阀体卸荷时,阀后腔内压力气体排放,阀前腔内压力气体被膜片上阴压孔节流,膜片被抬起,脉冲阀进行喷吹。阀体停止卸荷时,压力气体通过阻尼孔迅速充满阀的后腔,由于膜片两 面在阀体上受力面积之差,阀的后腔内,气体作用力大,膜片能可靠的关闭阀的喷吹口,脉冲阀停止喷吹。
电信号是以毫秒计时,脉冲阀开启的一瞬间,产生强大的冲击气流,从而实现瞬间喷吹。

电磁脉冲阀 型号参数
型号 公称通径 膜片数 进气口尺寸 出气口尺寸 重量
公制 英制
DMF-Z-20 Ф20 3/4” 1 G3/4” G3/4” 0.62 kg
DMF-Z-25 Ф25 1” 1 G 1” G 1” 0.8 kg
DMF-Z-40 Ф40 1 1/2” 2 G 1 1/2” G 1 1/2” 1.4 kg
DMF-Z-50 Ф50 2” 2 G 2” G 2” 2.7 kg
DMF-Z-62 Ф62 2 1/2” 2 G 2 1/2” G 2 1/2” 3.5 kg
DMF-Z-76 Ф76 3” 2 G 3” G 3” 4.3kg

电磁脉冲阀 技术规格

工作压力 0.4Mpa-0.6Mpa
工作介质 清洁空气
电压 DC24V DC110V AC220V
电流 0.8A 0.46A 0.23A
使用环境 -25℃-85℃ 空气的相对湿度不超过85%
膜片寿命 安装规范,正确使用,合理维护的条件下喷吹100万次或三年
